Как собрать металлический стеллаж в конструкторе ESMCraft

Готовые стеллажи в каталоге редко совпадают с вашей стеной до сантиметра. Поэтому мы сделали конструктор стеллажа: в нём можно собрать каркас под свои размеры, посмотреть его в 3D, сразу увидеть, где полка прогнётся, и отправить готовый вариант нам в заявку. Ниже по шагам, что где находится.

Где найти конструктор

• на компьютере: вкладка Конструктор стеллажа у левого края любой страницы сайта;
• на телефоне: пункт Конструктор стеллажа в меню;
• в разделе металлические стеллажи: кнопка Собрать в конструкторе под заголовком;
• в карточке любого стеллажа: кнопка Собрать в конструкторе рядом с кнопкой заявки.

Шаг 1. Габариты и сетка

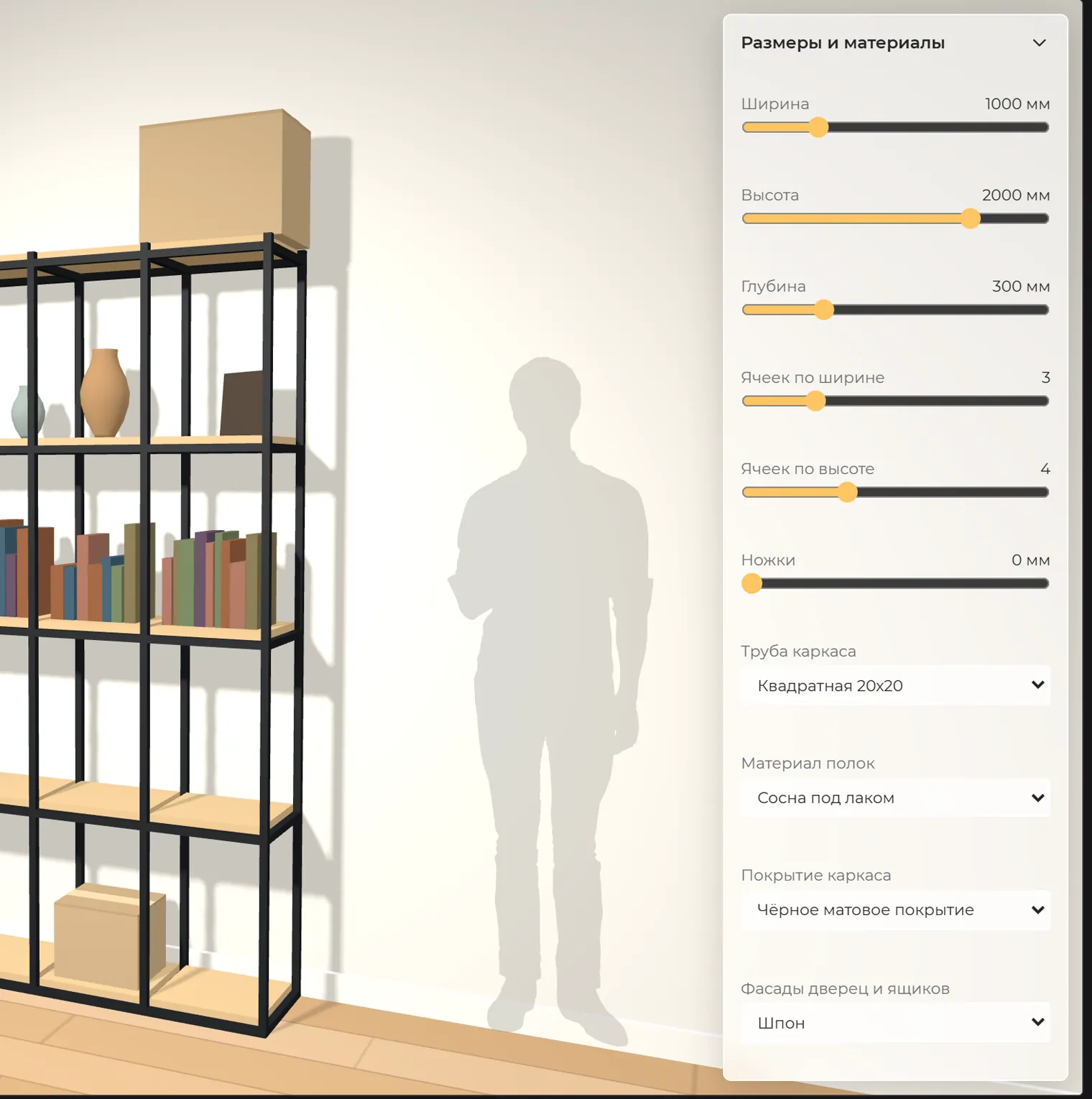

Панель Размеры и материалы справа. Первые шесть ползунков задают форму стеллажа:

Ползунок	От	До	Шаг
Ширина	400 мм	3000 мм	10 мм
Высота	400 мм	2500 мм	10 мм
Глубина	200 мм	600 мм	10 мм
Ячеек по ширине	1	10	1
Ячеек по высоте	1	10	1
Ножки	0 мм	150 мм	5 мм

Ножки - это регулируемые опоры. Ноль значит, что стеллаж стоит прямо на стойках, отдельной галочки для этого нет.

Размеры внутри ячейки конструктор пересчитывает сам, их видно в панели Расчёт слева, строка Внутри ячейки.

Шаг 2. Труба каркаса

Список Труба каркаса, стенка у всех вариантов 2 мм:

• квадратная 15х15 и 20х20;
• прямоугольная 40х20;
• круглая диаметром 15, 20 и 40.

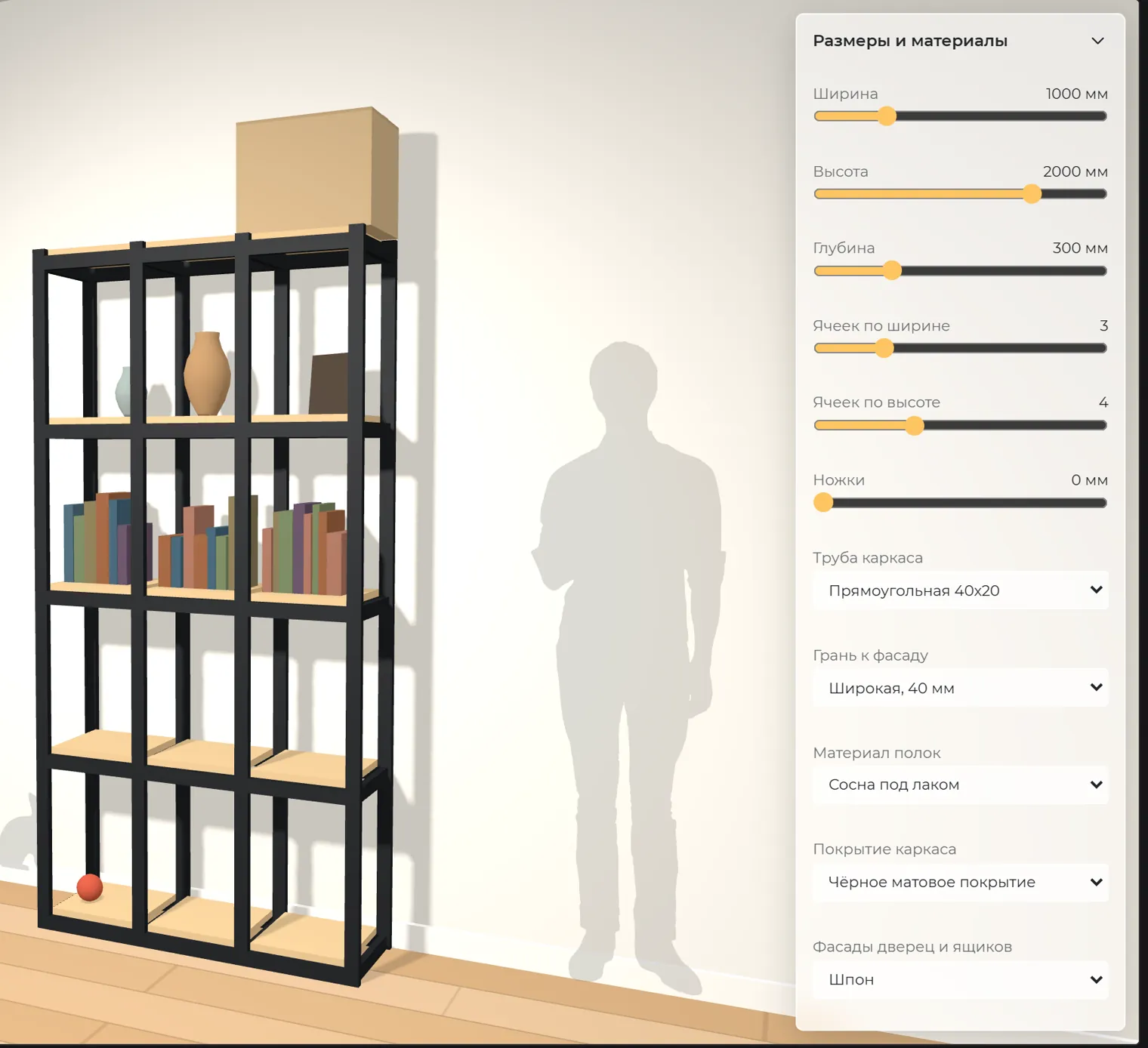

Для 40х20 появляется ещё одна строка, Грань к фасаду: узкая, 20 мм, или широкая, 40 мм. Она меняет только стойки, то есть то, как стеллаж выглядит спереди. Перекладины под полками всегда стоят на ребре, так они держат больше. Почему это важно и сколько держит каждая труба, мы разобрали в статье про прогиб полки и выбор трубы.

Шаг 3. Материалы

Там же, в панели справа, три списка.

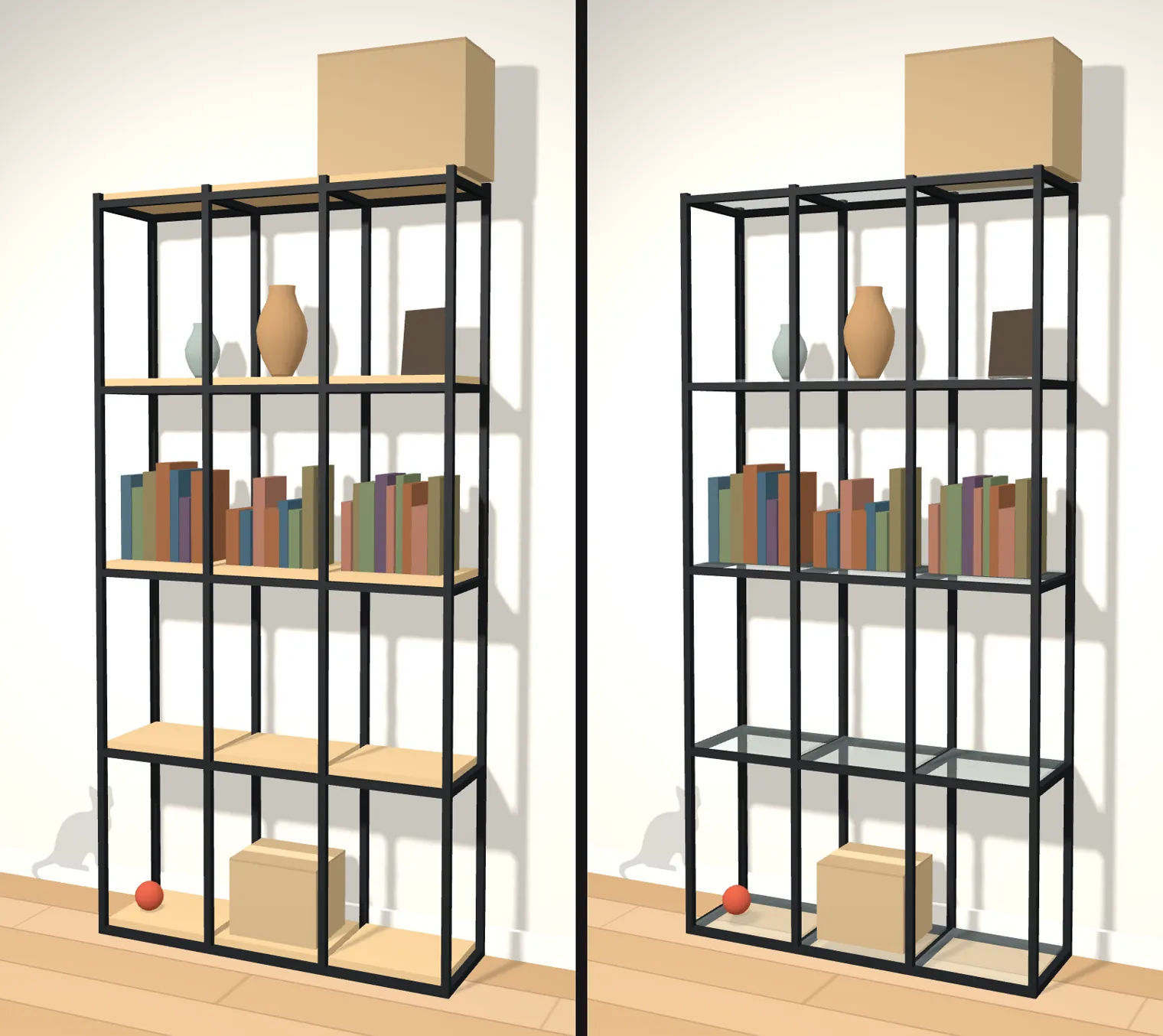

Материал полок. Сосна под лаком, сосна класса экстра под лаком, мебельный щит с брошированием, дуб, массив дерева, перфорированный лист, стекло 6, 8 и 10 мм, стальной лист 2 и 3 мм. От материала и толщины полки зависит, какую ширину ячейки она выдержит, конструктор учитывает это сразу.

Покрытие каркаса. Чёрное матовое, чёрный муар, чёрный нуар, серебристая покраска.

Фасады дверец и ящиков. Шпон, просечно-вытяжная сетка, перфорированный лист, стальной лист. Список действует на все дверцы и ящики стеллажа сразу.

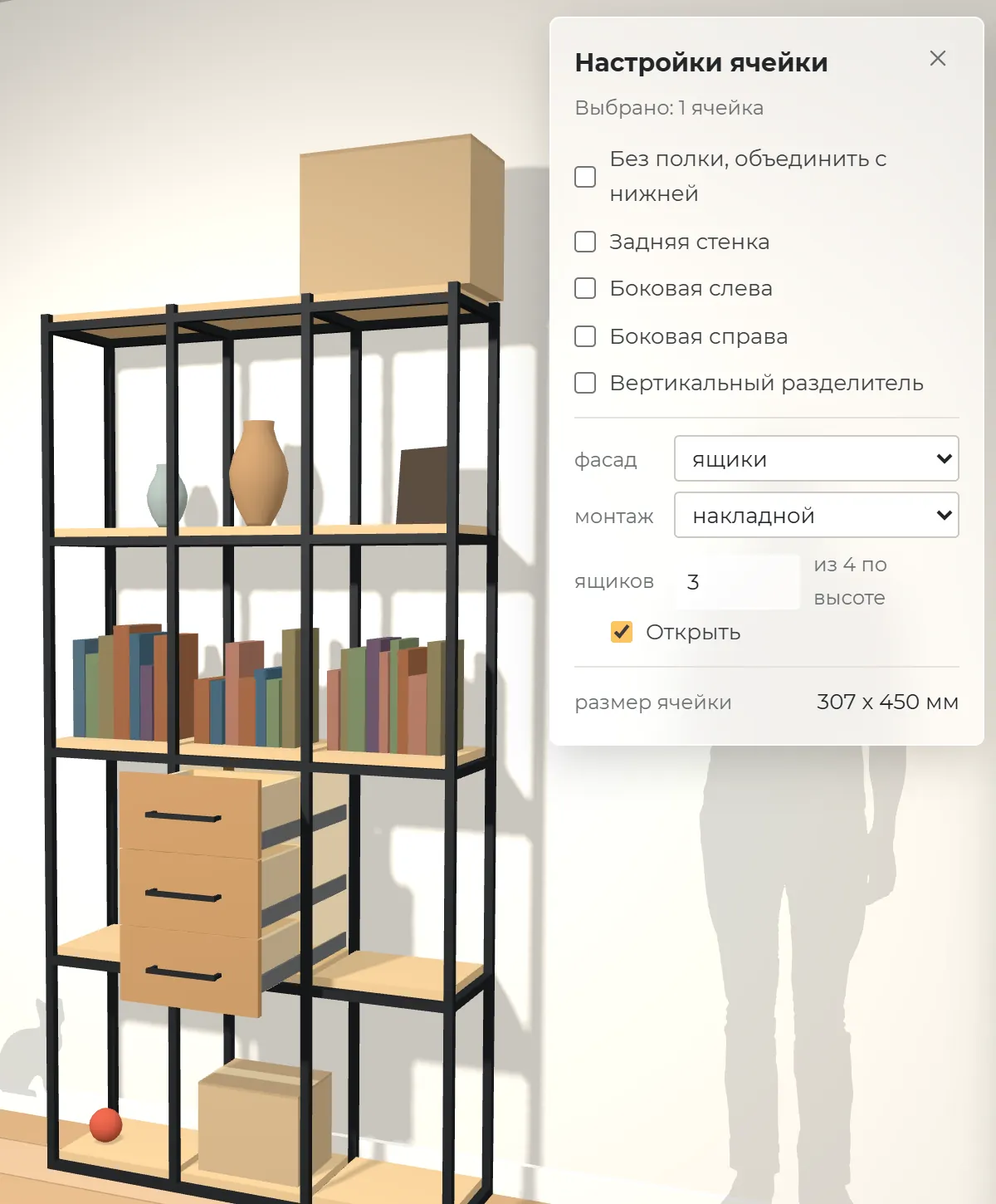

Шаг 4. Настройка отдельных ячеек

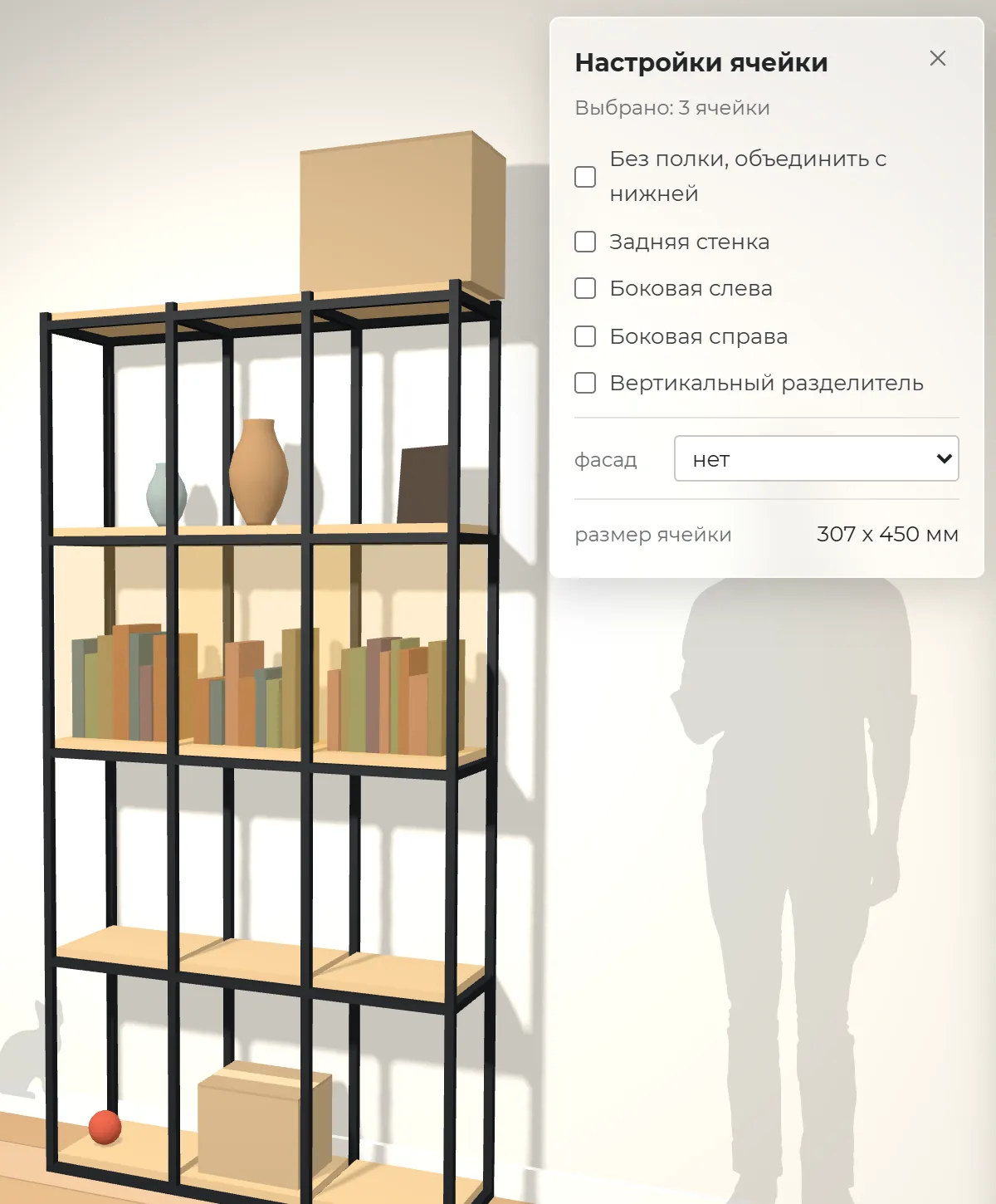

Кликните по ячейке на модели, откроется панель Настройки ячейки. Чтобы настроить несколько ячеек одинаково, зажмите кнопку мыши и проведите по ним, на телефоне - проведите пальцем. Сколько ячеек выбрано, написано вверху панели.

Что можно сделать с ячейкой:

• Без полки, объединить с нижней - убирает полку, две ячейки становятся одной высокой. Когда галочка стоит, появится ещё одна, Убрать и перекладины, если труба под полкой тоже не нужна;
• Задняя стенка - закрывает ячейку сзади листом. Когда она стоит, появится галочка Зеркало вместо листа;
• Боковая слева и Боковая справа - закрывают ячейку сбоку;
• Вертикальный разделитель - делит ячейку по ширине. Поле отступ задаёт, на сколько миллиметров от левого края он стоит;
• фасад - нет, дверца, две дверцы или ящики;
• монтаж - вкладной, фасад утоплен в раму, или накладной, фасад закрывает раму снаружи;
• ящиков - сколько ящиков в ячейке. Рядом написано, сколько помещается по высоте;
• Открыть - появляется, когда у ячейки есть фасад, и открывает дверцы или выдвигает ящики.

Внизу панели показан размер ячейки. Закрыть панель - крестик в её углу.

Шаг 5. Кнопки над моделью

В левом верхнем углу сцены четыре кнопки:

• Каркас насквозь - полки и фасады становятся полупрозрачными, видна вся рама, включая заднюю решётку и поперечины;

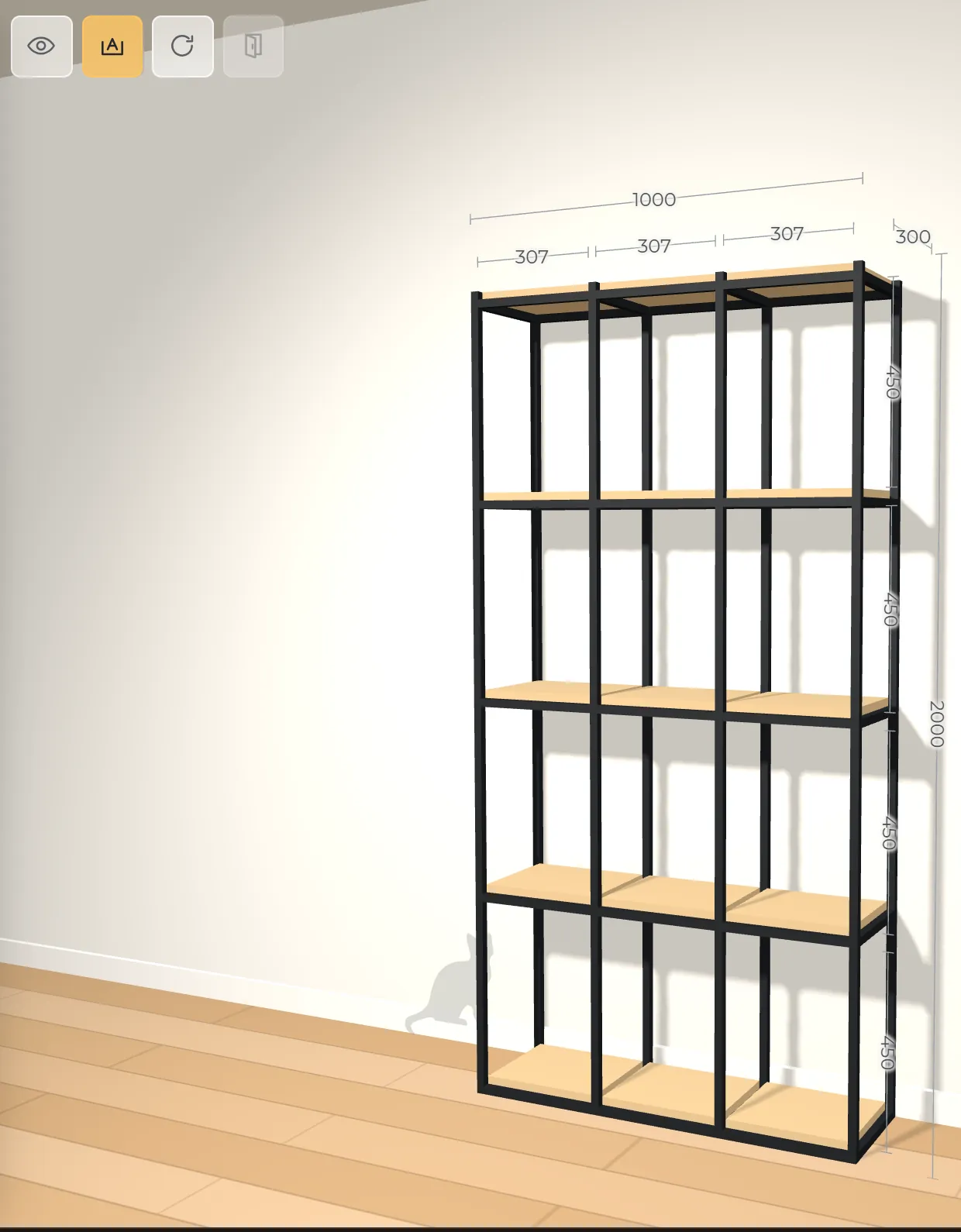

• Размеры (кнопка с буквой А) - показывает размерные линии. Вещи на полках при этом прячутся, чтобы не мешали. По умолчанию кнопка выключена;
• Вернуть камеру - возвращает исходный ракурс;
• Открыть все дверцы и ящики - одним нажатием открывает и закрывает все фасады. Кнопка работает, когда в стеллаже есть хотя бы одна дверца или ящик.

Модель вращается перетаскиванием, колесо мыши приближает и отдаляет. На телефоне вращение пальцем, приближение щипком.

Вещи на полках и тень человека на стене нарисованы в настоящем размере. Книга высотой 240 мм остаётся такой в любой ячейке, а если не помещается, её просто нет. По ним удобно прикинуть, влезет ли на полку то, что вы собираетесь ставить.

Шаг 6. Расчёт и предупреждения

Панель Расчёт слева показывает:

• Внутри ячейки - ширина и высота ячейки в свету;
• Трубы уйдёт - сколько погонных метров трубы займёт каркас;
• Доски на полки - площадь полок;
• Труба каркаса и Толщина полки - что выбрано сейчас.

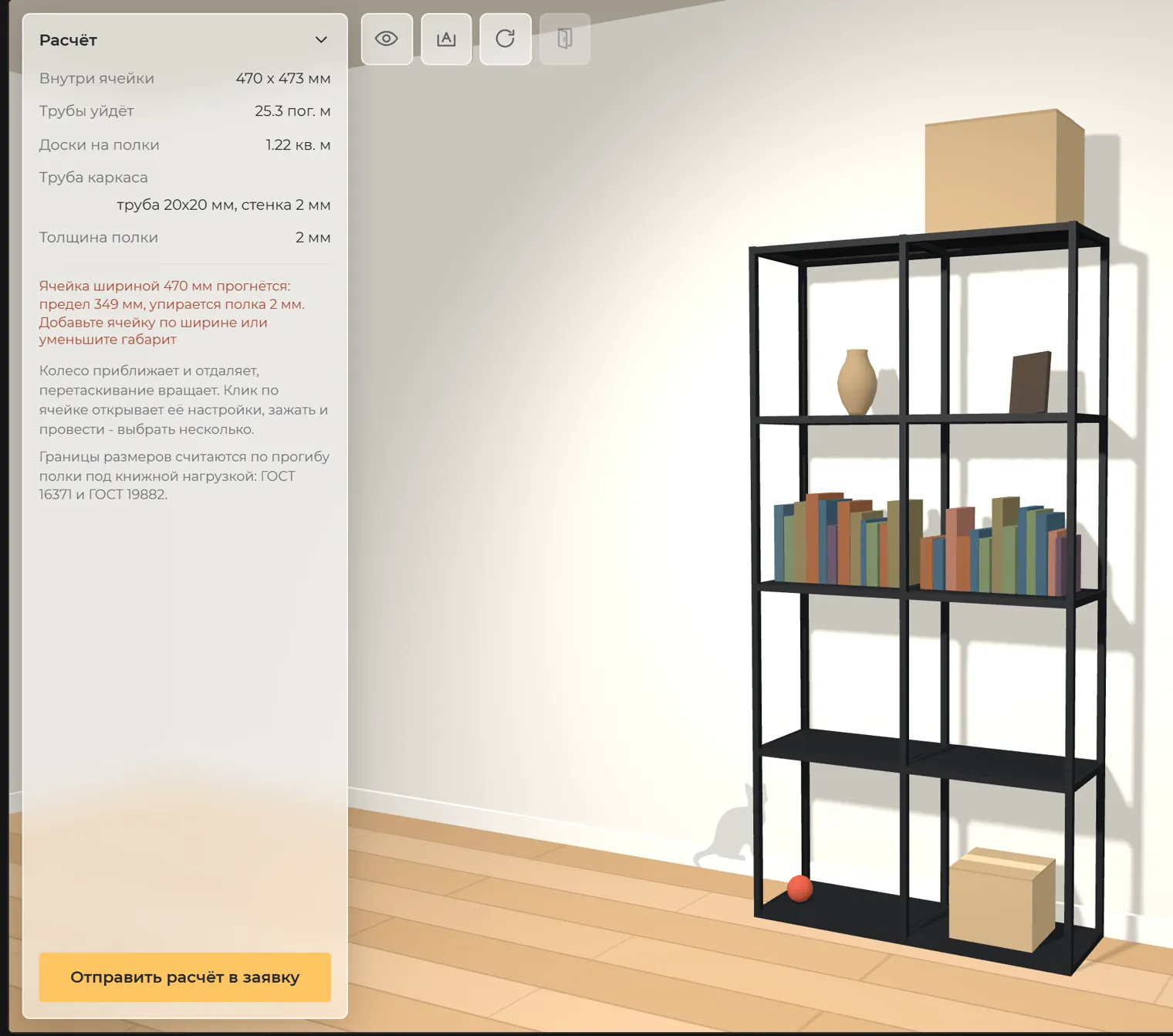

Если ячейка шире, чем выдержит полка или труба, под цифрами появится предупреждение. В нём сказано, какой предел и что именно упирается. Например: Ячейка шириной 470 мм прогнётся: предел 349 мм, упирается полка 2 мм. Добавьте ячейку по ширине или уменьшите габарит.

Границы считаются по прогибу полки под книжной нагрузкой, как требуют ГОСТ 16371 и ГОСТ 19882. Это прикидка по нормам, а не заключение конструктора, подробности в статье про прогиб полки и выбор трубы.

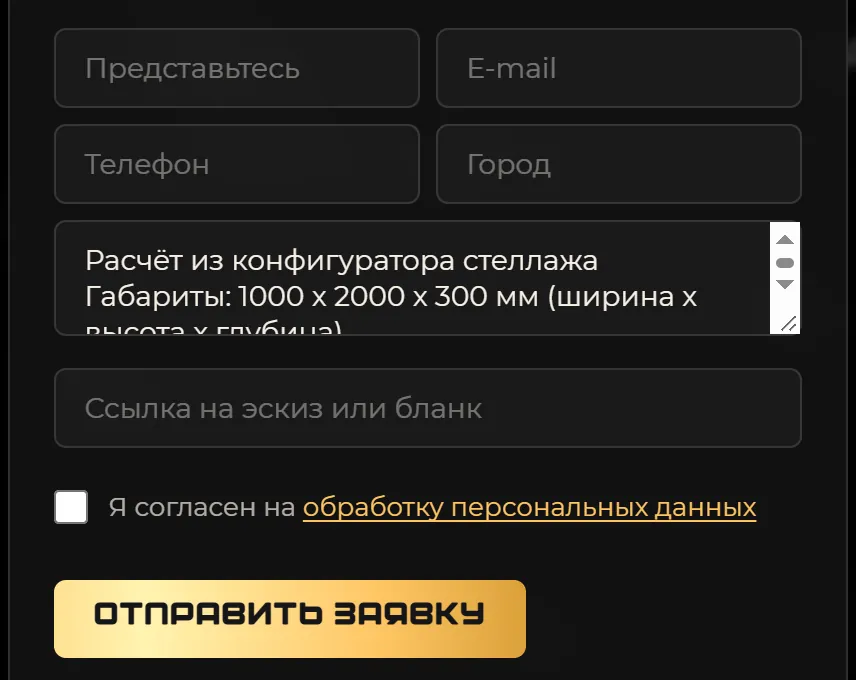

Шаг 7. Отправить в заявку

Кнопка Отправить расчёт в заявку внизу панели Расчёт. Она переносит вас к форме заявки на главной, а в поле комментария уже лежит расчёт: габариты, сетка, размер ячейки, труба и покрытие, полки, опоры, метраж трубы и площадь полок, настройки каждой ячейки и предупреждения, если они есть. Остаётся заполнить имя, телефон и город и отметить согласие на обработку персональных данных.

Если хотите обратить наше внимание на конкретные ячейки, выделите их перед отправкой: они попадут в расчёт отдельной строкой с номером ряда и места.

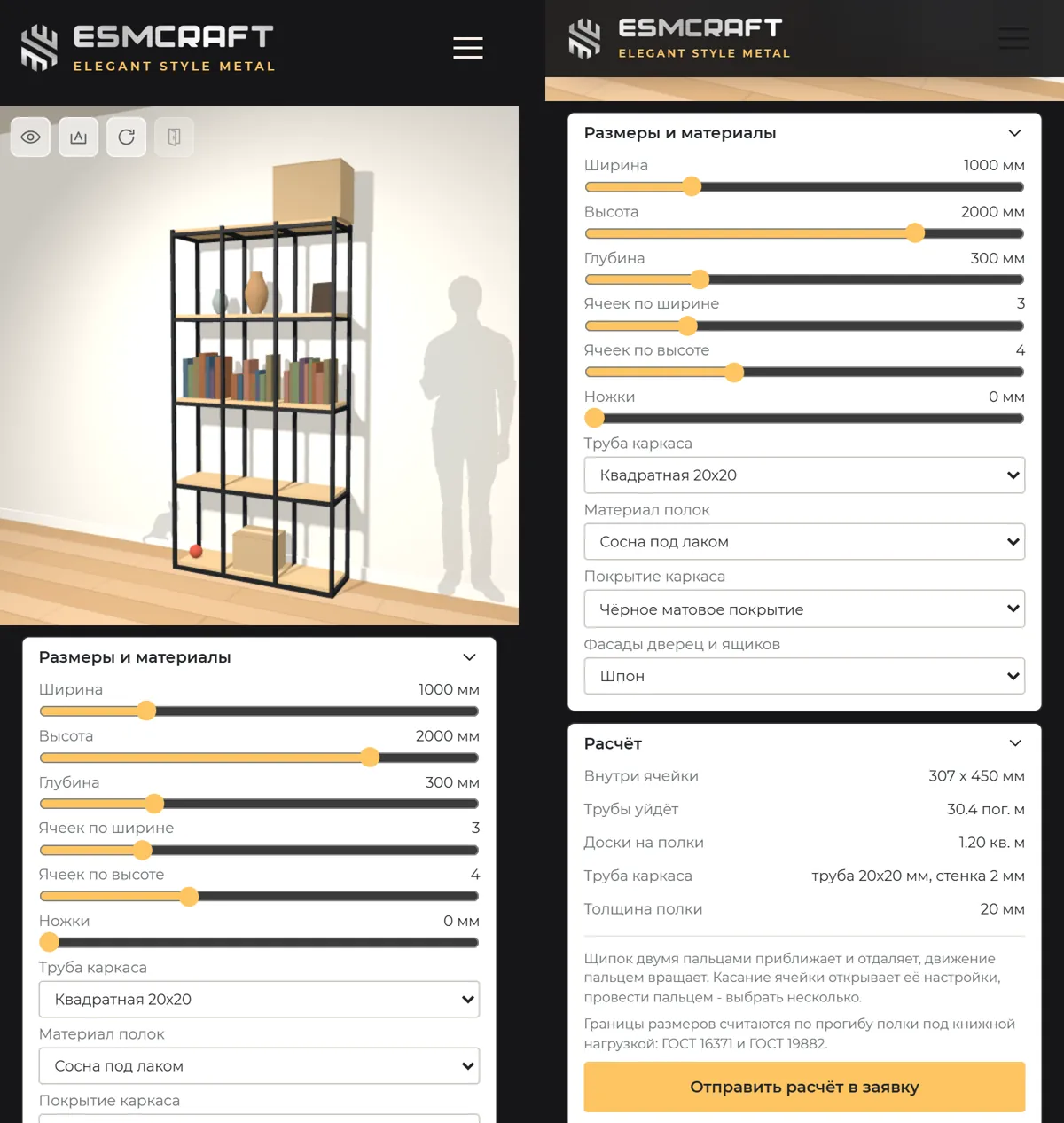

На телефоне

На узком экране модель встаёт квадратом сверху, а панели Настройки ячейки, Размеры и материалы и Расчёт идут под ней столбиком. Кнопки над моделью остаются на месте, только становятся меньше. Всё остальное работает так же, как на компьютере.

Что дальше

Расчёт из конструктора - отправная точка для разговора, а не готовый чертёж. Посмотреть собранные нами модели можно в разделе металлические стеллажи.
